Введение

Современные игры немыслимы без красивейшей графики, всё более приближающей картинку на экране к реальности. Однако подобная красота требует всё более мощных видеокарт. И хотя надо сказать, что недостатка в выборе мощного игрового решения у обычного геймера нет, сделать этот выбор подчас трудно, особенно если необходимо купить видеокарту с наилучшим соотношением производительности и цены.

Чип G92 был одним из самых удачных продуктов, выпущенных Nvidia. Он позволял Nvidia долгое время держать лидерство в сегменте видеокарт от 6000 рублей. На его основе была выпущена линейка различных видеокарт, как недорогих, вроде GeForce 8800GT, так и очень мощных двухпроцессорных карт как GeForce 9800GX2. Однако наиболее привлекательным решением для геймера, имеющего в кармане ограниченную сумму денег являются карты серии 9800, имеющих высокую производительность при вполне приемлемой ценой. Сегодня мы рассмотрим видеокарты XFX 9800GTX Black Edition и Zotac 9800GT AMP! Edition, основанные на чипе G92 и имеющие повышенные, относительно стандарта, частоты работы памяти и графического процессора, что является дополнительным плюсом при выборе такой видеокарты.

Внешний вид видеокарт

Упаковка и комплектация XFX 9800GTX Black Edition

Видеокарта от XFX поставляется в большой чёрной коробке из плотного картона с полноцветной полиграфией. На лицевой стороне коробки, практически посередине, красуется нанесённая большими буквами надпись Black Edition, слабо заметная на общем чёрном фоне. Надписи под ней указывают, что, собственно, за продукт находится перед нами.

Коробка видеокарты XFX 9800GTX. Вид сверху

На обратной стороне коробки можно увидеть изображение самой видеокарты, а также описание особенностей продукта.

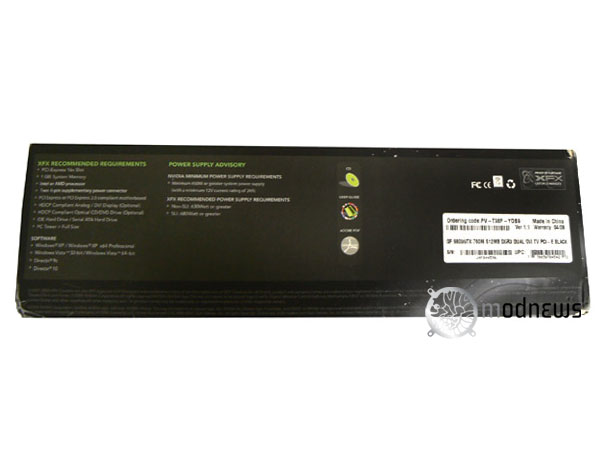

Коробка видеокарты XFX 9800GTX. Вид снизу

Сбоку на коробке указаны системные требования видеокарты, требования к софту и источнику питания.

Коробка видеокарты XFX 9800GTX. Вид сбоку

Заметим, что XFX рекомендует использовать блок питания мощностью не менее 630 Вт в одиночном режиме, в то время как Nvidia рекомендует для видеокарт 9800GTX источник питания в 450 Вт. Это связанно с тем, что XFX разгоняют свои видеокарты ещё на заводе, и, как следствие, увеличивается их энергопотребление.

Внутри основной упаковки, находится вторая коробка из перфорированного картона. Эта коробка содержит саму видеокарту и весь комплект поставки. Сама видеокарта завёрнута в целлофан и помещена в оболочку из поролона, состоящую из трёх слоёв, надёжно предохраняющих её от повреждений при транспортировке. Все переходники и провода находятся в отсеке, отделенном картонной перегородкой.

Комплект поставки видеокарты традиционный, в него входят:

• два переходника для питания видеокарт PCI-E;
• два переходника DVI — D-sub;
• переходник S-video — S-video
• переходник S-video — S-video + Component out;
• переходник DVI — HDMI
• кабель S/PDIF;
• диск с драйверами;
• инструкция по эксплуатации;
• диск с игрой Assassin’s Creed.

Входящие в комплект поставки переходники позволяют использовать видеокарту для работы с любыми мониторами и телевизорами, поддерживающими современные цифровые стандарты, что даёт возможность использовать видеокарту не только в качестве основы для игровой системы, но и в мультимедийных целях. Стоит отметить, что в комплекте с видеокартой идёт игра Assassin’s Creed, ставшая одним из бестселлеров, которая послужит приятным дополнением к комплектации.

Дизайн и конструкция

Сама видеокарта имеет длину 27 см. и занимает два слота в системном блоке. В целом её внешний вид напоминает 8800GTS, потомком которой она, по сути, и является. Массивная система охлаждения покрывает печатную плату по всей длине. Весьма большие размеры могут затруднить установку в корпуса типа miniATX (что, в общем, никому и не потребуется, так как это будет грубое нарушение теплового режима карты и компьютера в таком корпусе в целом).

Видеокарта XFX 9800GTX. Вид сверху

Надписи на системе охлаждения говорят, что перед вами именно XFX 9800GTX Black Edition. Теперь обратим наш взгляд на обратную сторону видеокарты. Дизайн печатной платы соответствует референсному для 9800GTX и отличается от 8800GTS усиленным модулем питания видеокарты.

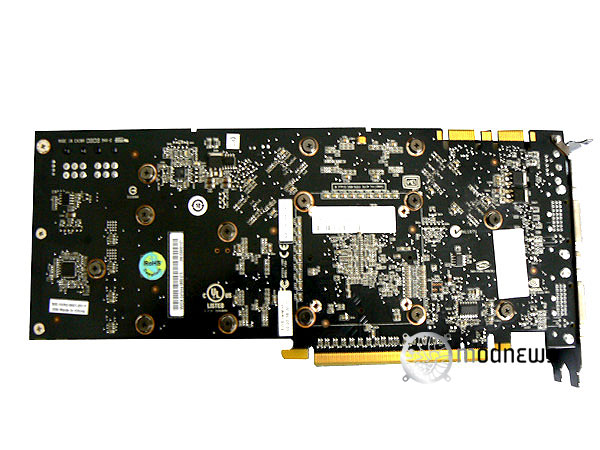

Видеокарта XFX 9800GTX. Вид снизу

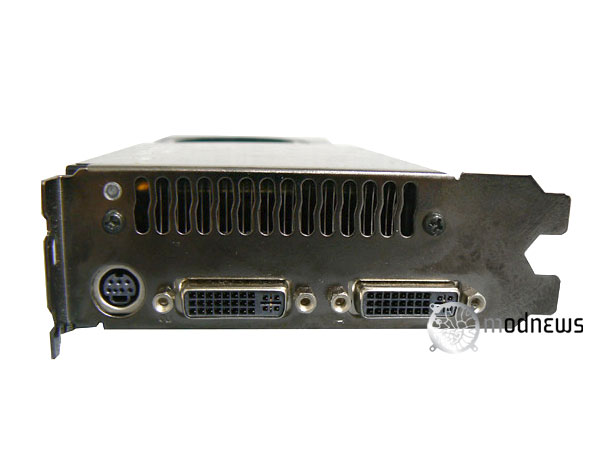

Внешние устройства подключаются через два разъёма DVI и один TV-выход.

Разёмы для подключения внешних устройств

Внешнее питание, необходимое для работы столь мощной видеокарты, подводится через два 6-ти контактных разъёма, что объясняется усиленным модулем питания, а также предъявляет новые требования к блоку питания, который должен быть оснащен двумя такими разъемами.

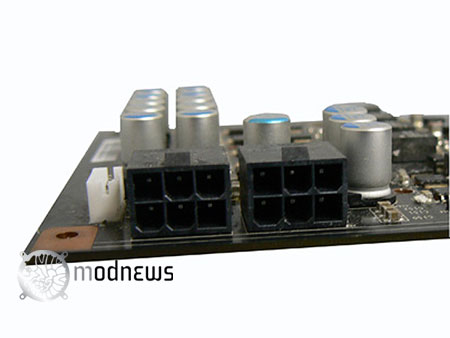

Разъёмы дополнительного питания

Упаковка и комплектация Zotac9800GT AMP! Edition

Видеокарта упакована в коробку из плотного картона стандартных размеров. Лицевая сторона коробки оформлена в стиле всех видеокарт Zotac, имеющих приставку AMP!. На ней по традиции изображен дракон, а внизу написано название продукта.

Коробка видеокарты Zotac 9800GT. Вид сверху

На обратной стороне коробки помимо описания уникальных особенностей видеокарты, указанны её основные характеристики.

Коробка видеокарты Zotac 9800GT. Вид снизу

Ключевые особенности и технологии, реализованные в видеокарте, а также системные требования видеокарты указанны по бокам коробки.

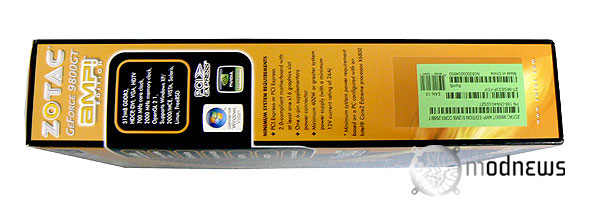

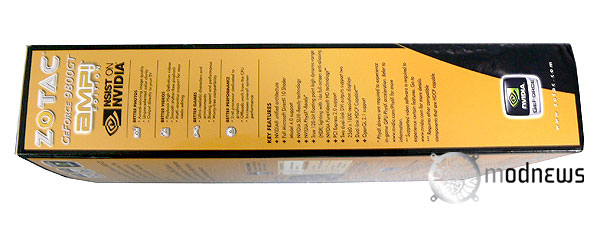

Коробка видеокарты Zotac 9800GT. Вид сбоку

Коробка видеокарты Zotac 9800GT. Вид сбоку

Внутри коробки находиться картонный каркас, в котором по центру закреплена обёрнутая в полиэтиленовую упаковку видеокарта. Под картонным каркасом находятся все компоненты комплекта поставки.

В комплект поставки входят:

• переходник DVI — D-Sub;
• переходник DVI — HDMI;
• кабель S/PDIF;
• переходник mini-DIN —> YPbPr/Composite/S-Video;
• два переходника для питания видеокарт PCI-E;
• руководство пользователя;
• руководство по установке на различных языках;
• диск с драйверами;
• диск с игрой 13 Century: Death or Glory.

Комплектацию видеокарты нельзя назвать богатой, однако в ней есть все необходимые переходники, чтобы использовать её как в качестве основы игровой станции, так и в основе мультимедийной системы. Поставляемая в комплекте с видеокартой игра 13 Century: Death or Glory не так известна, как Assassin’s Creed, но все равно приятно.

Дизайн и конструкция

Видеокарта имеет длину 23см, по сравнению с продуктами с приставкой GTX, имеющих длину порядка 27см. Это облегчает установку видеокарты в небольшие корпуса. Благодаря компактной системе охлаждения, тем не менее, покрывающей всю печатную плату, видеокарта занимает всего один слот.

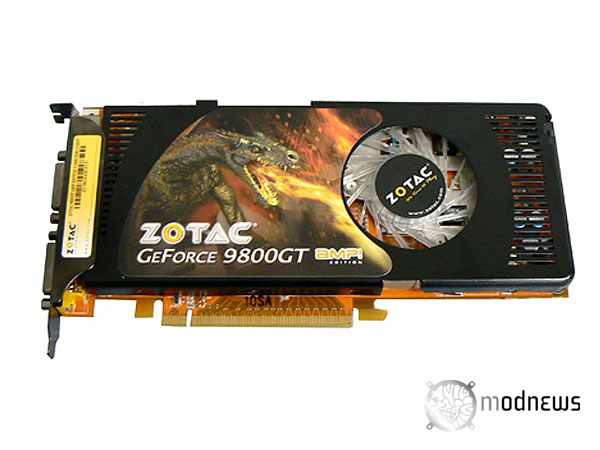

Видеокарта Zotac 9800GT. Вид сверху

Сверху на системе охлаждения видеокарты мы видим название видеокарты на фоне уже знакомого нам по упаковке дракона. Заметно, что дизайн платы не отличается от стандартного референсного дизайна, разработанного Nvidia для всех видеокарт GeForce 9800GT, который, в свою очередь, повторяет дизайн 8800GT/GTS.

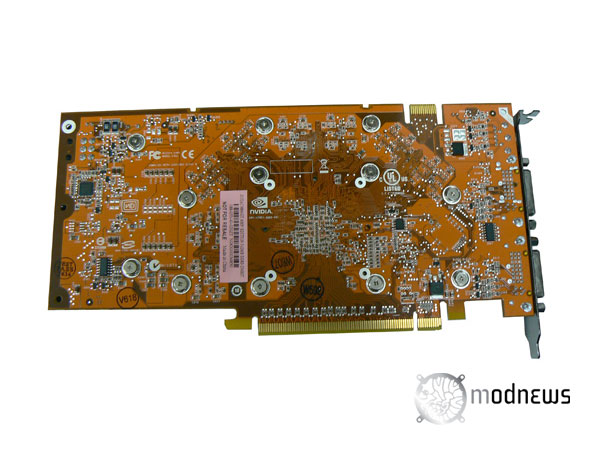

Видеокарта Zotac 9800GT. Вид снизу

Разъёмы для подключения мониторов и прочих внешних мультимедийных устройств представлены уже ставшими стандартом двумя разъёмами DVI-I и одним TV-выходом.

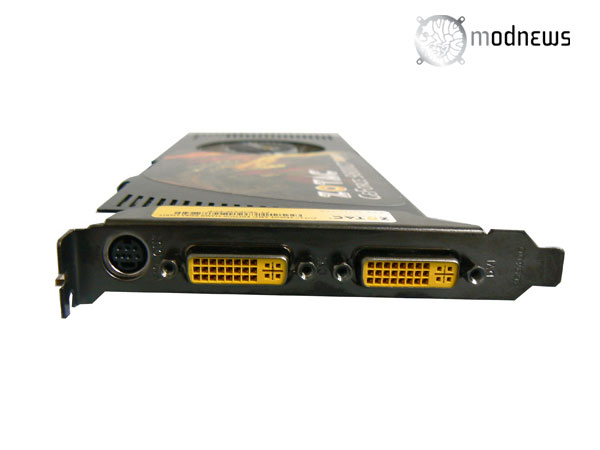

Разъёмы подключения внешних устройств

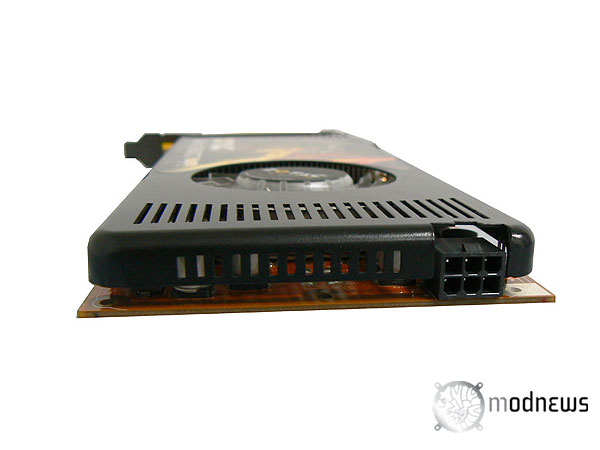

На другом конце печатной платы находится один 6-ти контактный разъём дополнительного питания.

Разъем подключения дополнительного питания

Технические особенности

Частоты работы чипов и памяти значительно подняты относительно стандартных значений 600 (для 9800GT) и 675 МГц (для 9800GTX), что позволяет предположить значительную прибавку в скорости работы в графических приложениях. Остальные характеристики не отличаются от стандартных характеристик видеокарт 9800GT и 9800GTX.

Система охлаждения

На карте 9800GTX установлена двуслотовая, разработанная Nvidia специально для мощных видеокарт система охлаждения, аналог которой впервые появился ещё на 8800GTX/GTS. Как показало время, такая система охлаждения полностью оправдывает себя.

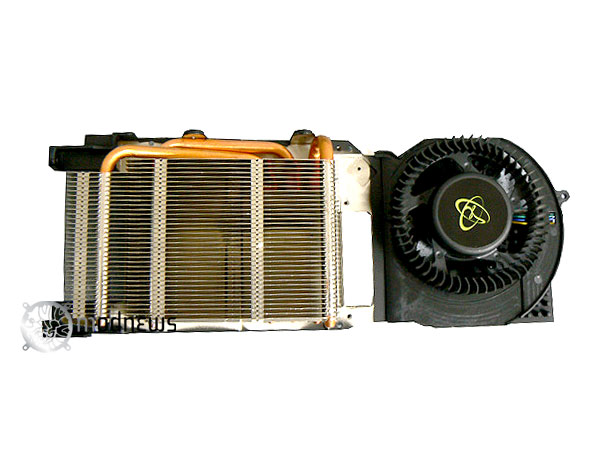

Система охлаждения видеокарты XFX 9800GTX Black Edition. Вид со снятым пластиковым кожухом

Она состоит из алюминиевого каркаса, на котором с одной стороны закреплён радиатор из тонких алюминиевых пластинок. Видеочип непосредственно контактирует с медной пластиной, которая соединена с радиатором тепловыми трубками.

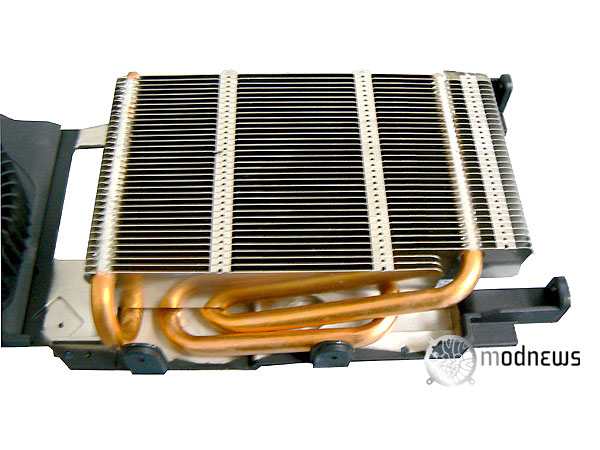

Система охлаждения видеокарты XFX 9800GTX Black Edition. Радиатор с тепловыми трубками

Медная пластина по традиции контактирует с чипом через слой теплопроводящей пасты. На противоположной радиатору стороне закреплён вентилятор Delta BFB1012L, продувающий радиатор. Чипы памяти контактируют с алюминиевой основой системы охлаждения через пропитанные термопастой прокладки из неорганического волокна.

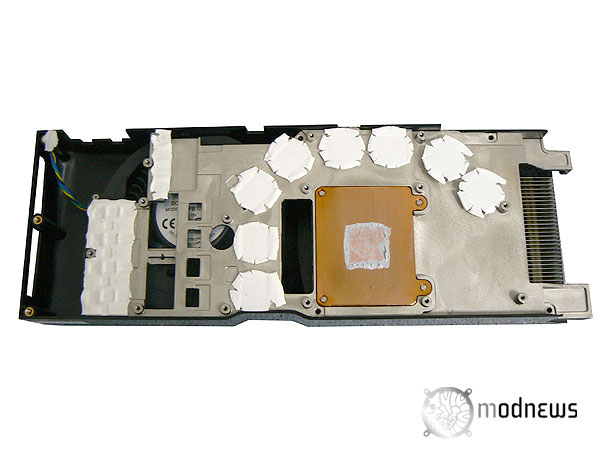

Система охлаждения видеокарты XFX 9800GTX Black Edition. Вид снизу

Система охлаждения крепится к печатной плате 14-ю подпружиненными винтами, что исключает даже малейшую возможность смещения системы охлаждения. Дополнительно по краям система охлаждения закреплена 5-ю винтами. Система охлаждения Zotac 9800GT AMP! Edition меньше системы охлаждения карты от XFX, хотя, по сути, является её уменьшенной копией. Надо заметить, что система охлаждения имеет референсный дизайн и покрывает печатную плату по всей длине, тогда как на видеокартах 9800GT некоторых других производителей используется оригинальная система охлаждения.

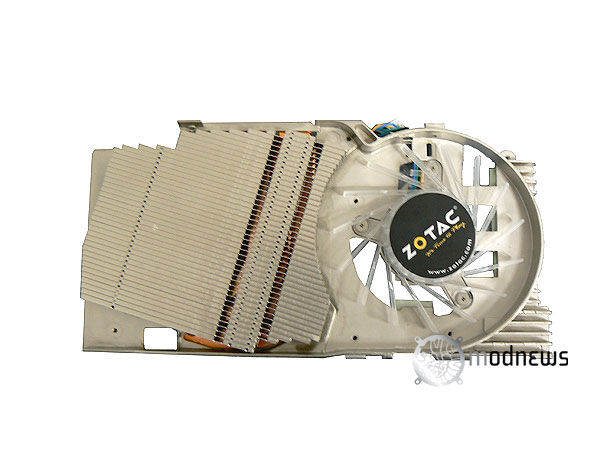

Система охлаждения видеокарты Zotac9800GT AMP! Edition. Вид со снятым пластиковым кожухом

Вся система охлаждения представляет собой алюминиевую основу, на которой смонтированы с одной стороны радиатор из алюминиевых пластин, с другой вентилятор, обеспечивающий обдув радиатора потоком воздуха.

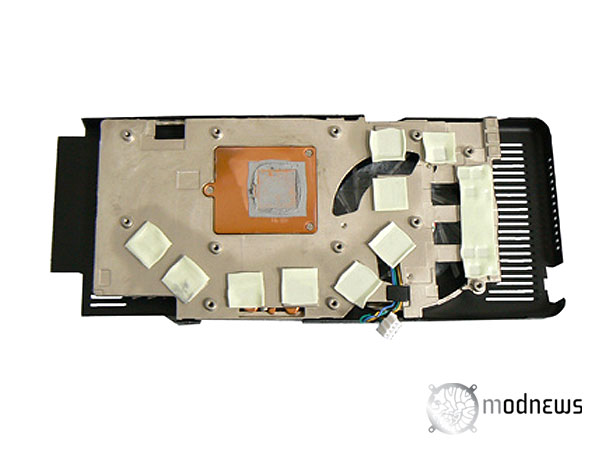

Система охлаждения видеокарты Zotac9800GT AMP! Edition. Вид снизу

Чип контактирует с системой охлаждения через медную подложку, между ней и чипом нанесён слой термопасты. Контакт микросхем памяти с алюминиевой основой системы охлаждения производиться через прокладки, пропитанные термопастой. Закреплена система охлаждения 12-ю винтами с пружинной амортизацией.

Чип и микросхемы памяти

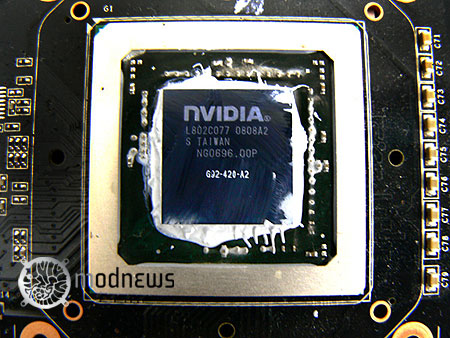

Чип видеокарты XFX 9800GTX Black Edition имеет маркировку G92-420-A2. Напомним, что история чипа G92 началась с выпуска видеокарты 8800GT. С тех пор на чипе G92 было выпущено множество различных видеокарт, в том числе и двухчиповых. Все они были ревизии A2 и отличались только второй цифрой в маркировке. Например, на том же GeForce 8800GT чип был промаркирован как G92-400-A2, а на двухчиповой GeForce 9800 GX2 ядра маркированы как G92-450-A2.

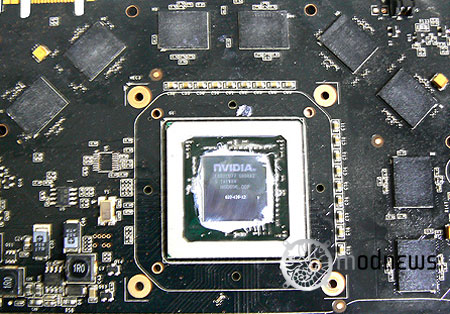

Видеочип XFX 9800GTX Black Edition

Видеочип разогнан относительно стандартных 675Мгц и работает на частоте 750Мгц. Ничем другим видеочип не примечателен. Он также содержит 128 унифицированных поточных процессоров, 64 текстурных процессора и 16 блоков растровых операций. Всё это распределено в четыре раздела с четырьмя контролерами памяти, по 64 бита каждый, что в сумме и даёт ширину шины памяти в 256 бит.

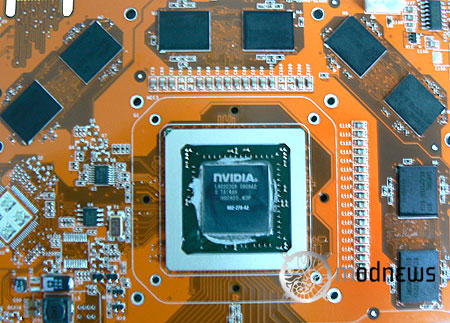

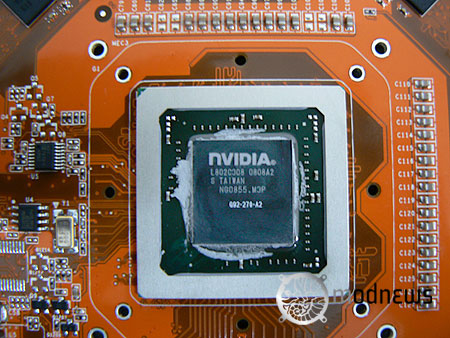

Чип видеокарты Zotac 9800GT AMP! Edition имеет маркировку G92-270-A2, и отличается от других видеокарт на G92 только вторым числом, значения которого для нас осталось загадкой.

Видеочип Zotac9800GT AMP! Edition

Видеочип карты от Zotac также разогнан на заводе, но частота его работы меньше и составляет 700Мгц. Унифицированных процессоров здесь поменьше, 112, также меньше текстурных процессоров, всего 56. Шина памяти также имеет ширину в 256 бит.

На обеих платах установлена память GDDR3 общим объёмом 512Мб, по восемь микросхем памяти Samsung K4J52324QE-BJ08, каждая объёмом по 64Мб. Микросхемы расположены вокруг графического процессора.

Микросхемы памяти XFX 9800GTX Black Edition

Микросхемы памяти Zotac9800GT AMP! Edition

Стандартная частота работы данных микросхем памяти 2500 МГц. Однако на всех картах частота ниже. На XFX 9800GTX Black Edition память работает на частоте 2200 МГц. Частота работы памяти на Zotac9800GT AMP! Edition немного ниже и составляет 2000 МГц.

Пропускная способность памяти составляет 71,6Гб/с, что недотягивает до уровня видеокарты GeForce 8800 GTX, пропускная способность которой находилась на уровне 86,4 ГБ/с (за счет более широкой шины памяти). Однако видеокарты 9800 комплектуются более совершенным контролером памяти, поэтому различие в пропускной способности будет не столь заметно. Объем памяти в 512Мб вполне достаточен для большинства современных игр, однако в некоторых из них при использовании текстур больших размеров его может всё-таки оказаться мало.

Отдельно стоит отметить, что на 9800GTX использована четырёхфазная система питания видеочипа, притом, что другие видеокарты на чипе G92 прекрасно обходились трёхфазной. Использованием подобной схемы питания и объясняется наличие двух разъёмов питания вместо одного, а также более высокой потребляемой мощностью. Питание памяти осуществляется через отдельную двухфазную схему и не представляет большого интереса.

Тестирование

Тестовый стенд имел следующую конфигурацию:

• Intel Pentium E2180
• Gigabyte GA-P45-DS3R
• 2*1 Гб OCZ Fatal1ty DDR2-800
• Aerocool 450 Вт + Enermax Modu 82 425 Вт
• Microsoft Windows XP Professional SP3 Microsoft Windows Vista Ultimate SP1
• ViewSonic VA703b

Методика тестирования для видеокарт заключается в прогоне на видеокарте различных игр и тестовых программ с целью оценки уровня производительности видеокарты в данных графических приложениях. Синтетические тесты как обычно проводились для DirectX 9 в программе 3dMark 2006, для DirectX 10 в программе 3dMark Vantage. Игровые тесты проводились с помощью программы SmartFPS.com, позволяющей тестировать производительность видеокарты в играх с помощью скриптов.

Список тестовых программ:

Синтетические тесты:

• 3dMark 2006
• 3dMark Vantage

Игры, не поддерживающие DirectX 10:

• Quake 4
• Unreal Tournament 3
• Serious Sam 2
• Battlefield 2
• Call Of Duty 2

Игры, поддерживающие DirectX 10:

• Call of Juarez
• Crysis
• World in Conflict

Настройки 3dMark были оставлены установленными по умолчанию.

Настройки всех игр выставлялись на максимум, за исключением анизотропной фильтрации и антиалиасинга. При тестировании настройки графики выставлялись только в тестовых программах и играх, возможность изменения графических настроек в панели управления Nvidia не использовались. Игровое тестирование производилось в разрешениях 1024x768 и 1280x1024. Обусловлено это тем, что подавляющие большинство людей играет в игры на разрешении 1280x1024, а при недостатке производительности снижает его до 1024x768. К тому же большие разрешения не поддерживались монитором тестового стенда.

В процессе тестирования помимо наших сегодняшних героев XFX 9800GTX Black Edition и Zotac9800GT AMP! Edition были также протестированы видеокарта Chaintech 8800GT, также построенная на чипе G92, и видеокарта Sapphire HD3870 на чипе RV670, являющимся, по сути, конкурентом G92. При тестировании для видеокарт NVIDIA использовались драйвера ForceWare 178.13. Для видеокарты ATI использовались драйвера Catalyst 8.8.

Результаты тестов

Синтетические тесты

3D Mark 2006 был создан фирмой Futuremark для проверки производительности видеокарт с использованием передовых графических технологий, заложенных в новейшем тогда DirectX 9c, в частности шейдеров 3-ей версии. Настройки при тестировании видеокарт, как уже было сказано, оставлены установленными по умолчанию.

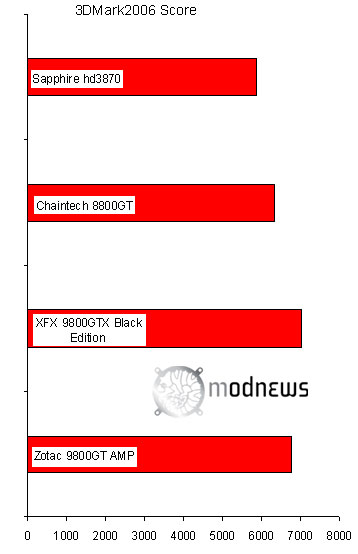

3DMark 2006 Score

Как видно, видеокарты NVIDIA 9-ого семейства показывают немного более высокую производительность, чем основанная на том же чипе 8800GT. Видеокарта от ATI заметно отстаёт от них.

3D Mark Vantage был выпущен сравнительно недавно и является первым и пока единственным графическим синтетическим тестом, позволяющим оценить производительность видеокарт, имеющих аппаратную поддержку DX10 шейдеров версии 4.0, в режиме работы с графическими библиотеками DirectX 10. Настройки также были оставлены выставленными по умолчанию.

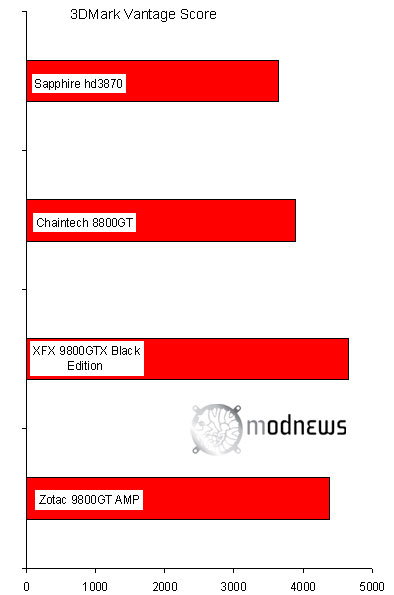

3DMark Vantage Score

Видим картину, аналогичную тесту в 3DMark 2006. Лидируют видеокарты от NVIDIA, а решение от ATI отстаёт от них. Заметим, что 9800GT практически догоняет более мощную 9800GTX.

Игровые тесты

Для начала протестируем производительность видеокарт в играх, не использующих новомодные графические технологии, иными словами не поддерживающими DirectX10.

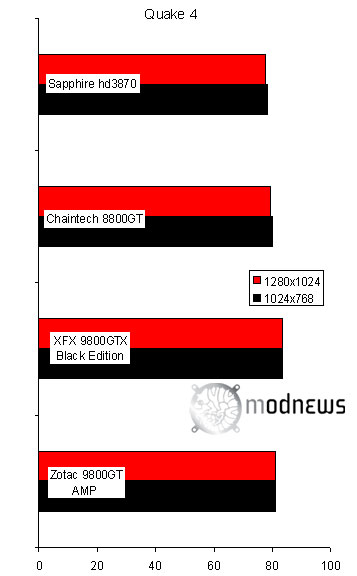

Quake 4

Здесь результаты всех видеокарт находятся примерно на одном уровне. Средний FPS составляет порядка 80, что является отличным результатом.

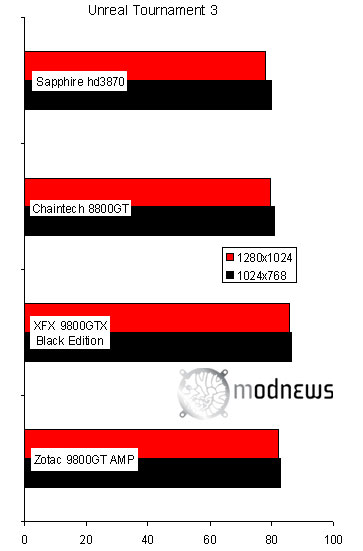

Unreal Tournament 3

Хотя Unreal Tournament 3 и более продвинут в плане графики, нежели Quake 4, средний FPS также находиться на уровне 80-ти, что объясняется хорошей оптимизацией графического движка игры.

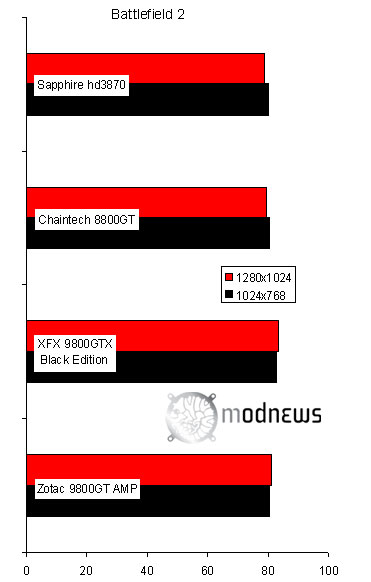

Battlefield 2

Результаты в одном из популярнейших командных сетевых шутеров, также находятся на уровне результатов предыдущих тестов. Результаты для всех видеокарт практически равны, лишь 9800GTX уходит немного вперёд.

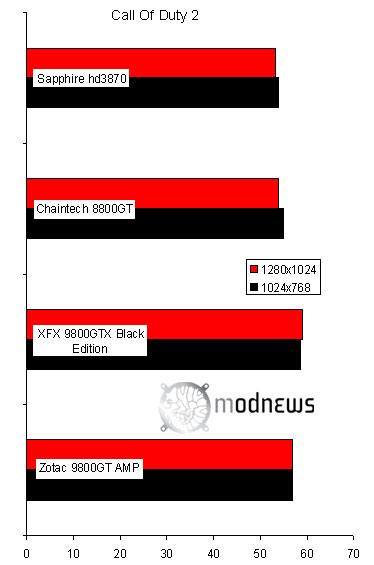

Call Of Duty 2

Даже на сравнительно скромных настройках вторая часть этой известной линейки шутеров о второй мировой войне видеокарты показывают весьма скромные, учитывая возраст Call Of Duty 2, результаты. Однако Call Of Duty 2 была в совё время одной из красивейших игр, при том что движок не отличался особой оптимизацией.

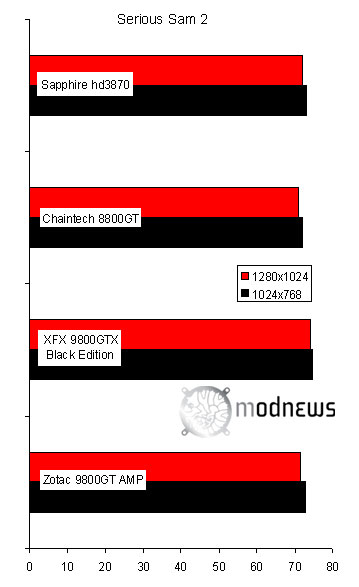

Serious Sam 2

В этом тесте видеокарта от ATI показала неожиданно высокий результат, обогнав 9800GT и вплотную подобравшись к 9800GTX. Но всё равно разброс значений небольшой и средний FPS находиться на отметке 72. Теперь перейдём к рассмотрению результатов тестов видеокарт в играх с поддержкой directX 10.

Crysis был самой ожидаемой и фактически первой игрой, использующие графические возможности directX 10.

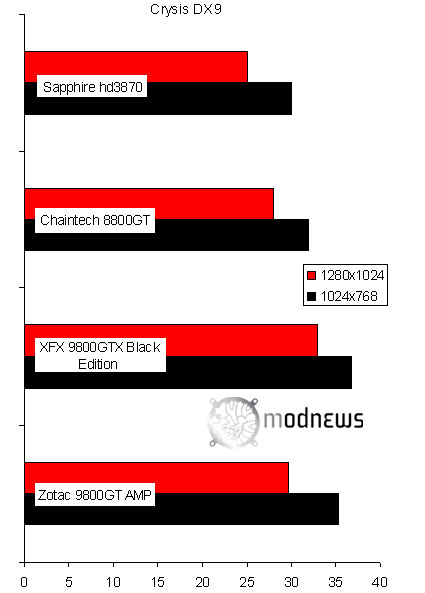

Crysis DX9

В DirectX 9 результаты теста напоминают результаты тестов в играх без поддержки DirectX 10. Производительность всех видеокарт опять же практически на одном уровне, и видеокарта от ATI опять в роли догоняющей.

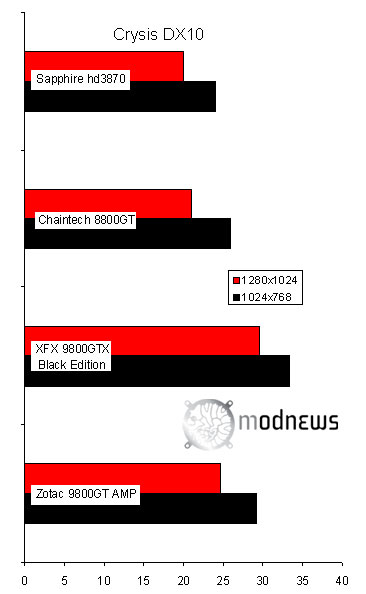

Crysis DX10

При тестировании в режиме DirectX 10, картина меняется. Видеокарты 9ой серии заметно уходят вперёд, оставляя позади как 8800GT, так и HD3870, производительность которых в этом режиме находиться практически на одном уровне. Но стоит отметить, что производительность всех видеокарт даёт возможность играть вполне комфортно, со средним FPS равным 28.

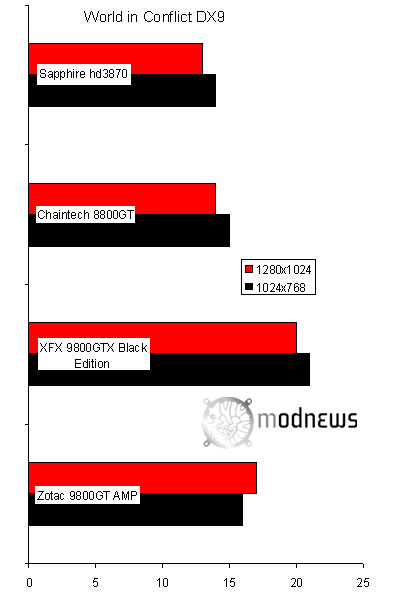

World in Conflict DX9

В режиме DirectX 9 9800GTX резко вырывается вперёд. Производительность остальных же видеокарт остаётся примерно на одном уровне.

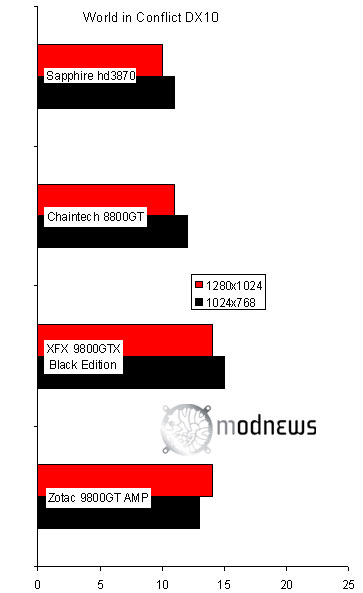

World in Conflict DX10

В режиме DirectX 10 лидерство 9800GTX уже не так явно и производительность всех видеокарт всё ближе приближается к одному уровню. Результаты видеокарты от ATI совсем скромные, игра на ней больше походит на слайдшоу. По результатам тестов также заметно, что игра хорошо оптимизирована для работы в высоких разрешениях, поэтому производительность в разрешении 1280*1024 иногда даже больше чем результаты в разрешении 1024*768.

Вторую жизнь этой, в общем-то, старой игре дал выпущенный её разработчиками патч, добавляющий в игру поддержку directX 10.

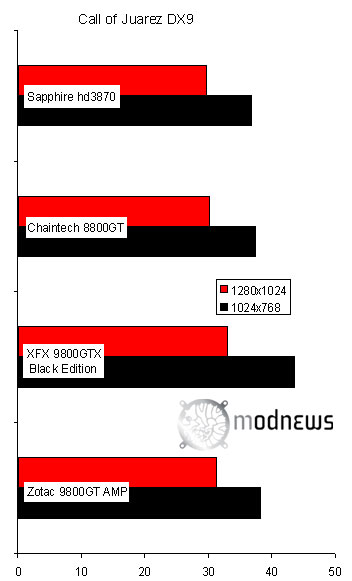

Call of Juarez DX9

Ситуация в DirectX 9 такая же, как и в других тестах.

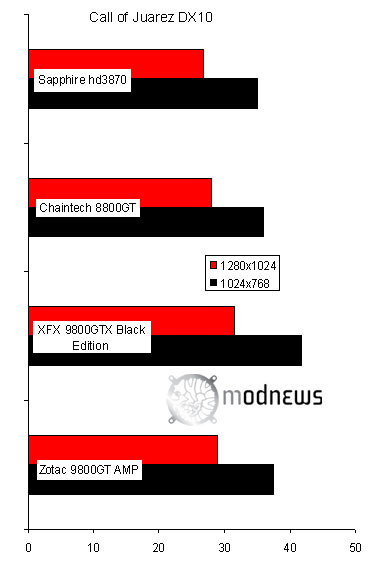

Call of Juarez DX10

При тестировании в DirectX 10 результаты хоть и были ниже, но снижение было незначительно, средний FPS находился на отметке 28 для разрешения 1280x1024, что является достаточным для комфортной игры. Игра оказалась чувствительна к изменению разрешающей способности. Разница в производительности в 1280x1024 и 1024x768 хорошо заметна.

Отдельно отметим температуру графических чипов при длительной работе с большими нагрузками. Тут нас порадовала XFX9800GTX Black Edition, температура графического ядра которой благодаря эффективной системе охлаждения не поднималась выше 65 градусов. Темпратура же видеокарты Zotac9800GT AMP! Edition достигала 76 градусов, что можно объяснить более простой конструкцией системы охлаждения при ненамного меньшем тепловыделении видеочипа.

Выводы

Что можно сказать, подводя итог? Выпуск каждой новой серии видеокарт предполагает под собой повышение производительности и улучшение характеристик. Что же выяснили мы? Да, по результатам тестов видно, что видеокарты 9800GTX и 9800GT действительно показывают более высокую производительность, чем представитель предыдущего, 8ого семейства, и намного превосходят видеокарту ATI 3870-ого семейства. Однако, учитывая тот факт, что на видеокарте от Zotac применён заводской разгон видеочипа и памяти, можно сказать, что 9800GT практически не отличается от 8800GT, который при повышении частот его памяти и видеочипа показал бы идентичные результаты. Однако при выборе между ними чаша весов склоняется в сторону 9800GT, обладающей рядом особенностей которые Вы могли отметить прочитав наш обзор. Видеокарта от XFX же показывает более впечатляющие результаты, которые, однако, не оправдывают её высокую цену, которая выше цены видеокарт новой, 4800-серии от ATI. При этом надо сказать, что по отношению цена/производительность наиболее приемлемым является Zotac9800GT AMP! Edition.

ВЕРДИКТ MODNEWS

Zotac9800GT AMP! Edition — хорошая производительность за приемлемую цену.

XFX9800GTX Black Edition — быстро и… дорого.

Среднерыночная цена для видеокарты XFX 9800GTX Black Edition составляет 10948 р. и 5150 р. для видеокарты Zotac9800GT AMP! Edition.

Конкуренты	Изображение	Стоимость
ZOTAC GeForce 9800 GTX 512Мб		9372
Gigabyte GF9800GTX 512Mб		12180
Asus EN9800 GTX HTDP 512Mб 9800GTX		10125
Chaintech 8800GT 512Mб		4385
Sapphire Radeon HD 4850 512Mб		5677
Sapphire Radeon HD 3870 512Mб		4649
